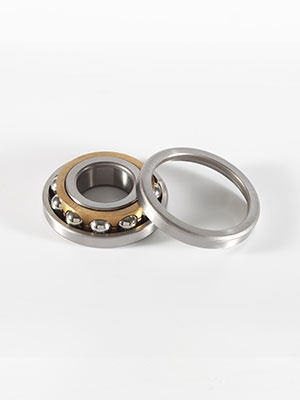

三點、四點接觸球軸承是徑向單列角接觸球軸承，特殊設計的滾道使其能承受作用在兩個方向的軸向負荷。這種軸承所占的軸向空間比雙列角接觸球軸承更小。該類軸承主要應用在承受軸向負荷的場合。軸承是分離型的設計，即外圈連鋼球、保持架組件和兩剖分的內圈可以分別獨立安裝。
| 加工尺寸范圍 | 內徑Φ15~Φ50mm，外徑Φ30~Φ120 |
| 精度等級 | P0~P6級 |
| 振動等級 | ZV1 |
| 使用溫度 | -30~200℃ |
| 接觸角 | -- |

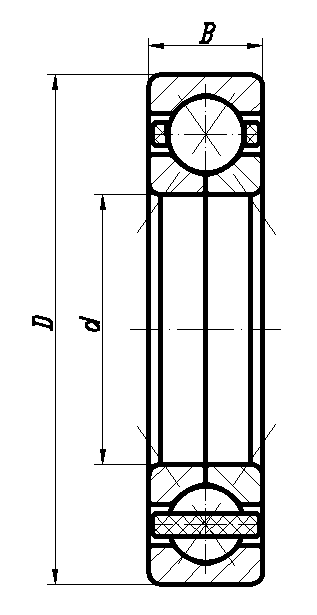

| 序號 | 型號 | 內徑d | 外徑D | 寬度B | 額定載荷 | 極限轉速(r/min) | |
| 動載荷Cr(KN) | 靜載荷Cor(KN) | ||||||
| 1 | QJ203 | 17 | 40 | 12 | 15.9 | 10.6 | 15000 |
| 2 | QJ205 | 25 | 52 | 15 | 25.1 | 20 | 14000 |
| 3 | QJ206 | 30 | 62 | 16 | 35.1 | 28.5 | 13000 |
| 4 | QJ207 | 35 | 72 | 17 | 46.2 | 39 | 12000 |
| 5 | QJ208 | 40 | 80 | 18 | 52.7 | 45 | 11000 |
| 6 | QJ209 | 45 | 85 | 19 | 58.5 | 51 | 10000 |
| 7 | QJ210 | 50 | 90 | 20 | 61.8 | 56 | 9000 |
| 8 | QJ303 | 17 | 47 | 14 | 23.4 | 15 | 13000 |
| 9 | QJ305 | 25 | 62 | 17 | 30 | 28 | 11000 |
| 10 | QJ306 | 30 | 72 | 19 | 49.4 | 38 | 10000 |
| 11 | QJ307 | 35 | 80 | 21 | 59.2 | 46.5 | 9000 |
| 12 | QJ308 | 40 | 90 | 23 | 71.5 | 58.5 | 8000 |
| 13 | QJ309 | 45 | 100 | 25 | 93.6 | 76.5 | 7000 |
| 14 | QJ310 | 50 | 110 | 27 | 111 | 91.5 | 6000 |
