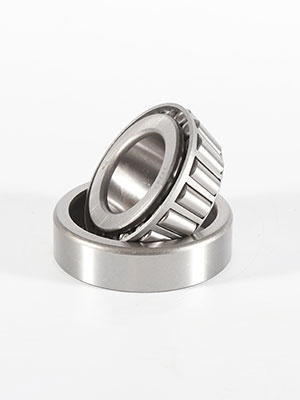

圓錐滾子軸承屬于分離型軸承,內圈、外圈滾道及滾子都是錐形的,該類軸承載荷大,轉速高,廣泛使用于汽車、軋鋼廠、礦山、冶金及機械設備等行業。根據滾動體列數分為單列,雙列,四列圓錐滾子軸承。 WQ圓錐滾子軸承采用優質材料、先進的加工工藝及設備,嚴密的質量控制,贏得客戶一致好評。
加工尺寸范圍 | 內徑Φ15~Φ50mm,外徑Φ40~Φ100 |
精度等級 | P0~P6x級 |
振動等級 | Z1 |
使用溫度 | -30~200℃ |
接觸角 | 外圈與內圈組件可互換 |

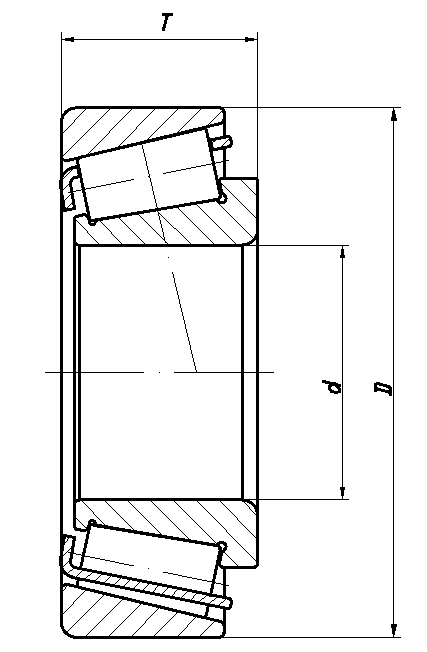

序號 | 型號 | 內徑d | 外徑D | 裝配高T | 額定載荷 | 極限轉速(r/min) | |
動載荷Cr(KN) | 靜載荷Cor(KN) | ||||||
1 | 30203 | 17 | 40 | 13.25 | 19 | 18.6 | 15000 |
2 | 30204 | 20 | 47 | 15.25 | 32 | 28 | 12000 |
3 | 30205 | 25 | 52 | 16.25 | 35.5 | 33.5 | 10000 |
4 | 30206 | 30 | 62 | 17.25 | 46.5 | 44 | 8000 |
5 | 30207 | 35 | 72 | 18.25 | 58.5 | 56 | 7500 |
6 | 30208 | 40 | 80 | 19.75 | 71 | 68 | 6500 |
7 | 30209 | 45 | 85 | 20.75 | 76.5 | 70.5 | 6000 |
8 | 30210 | 50 | 90 | 21.75 | 86.5 | 91.5 | 5500 |
9 | 32004 | 20 | 42 | 15 | 28 | 27 | 13000 |
10 | 32205 | 25 | 52 | 19.25 | 41.5 | 44 | 10000 |
11 | 32206 | 30 | 62 | 21.25 | 58.5 | 57 | 8000 |
12 | 32207 | 35 | 72 | 24.25 | 76.5 | 78 | 7500 |
13 | 32208 | 40 | 80 | 24.75 | 85 | 86.5 | 6500 |
14 | 32209 | 45 | 85 | 24.75 | 91.5 | 98 | 6000 |
15 | 32210 | 50 | 90 | 24.75 | 95 | 100 | 5500 |
16 | 32304 | 20 | 52 | 22.25 | 51 | 45.5 | 11000 |
17 | 33205 | 25 | 52 | 22 | 54 | 56 | 10000 |
18 | 33206 | 30 | 62 | 25 | 75 | 76.5 | 9000 |
19 | 33207 | 35 | 72 | 28 | 96.5 | 106 | 7500 |
20 | 33208 | 40 | 80 | 32 | 120 | 132 | 6500 |
21 | 33209 | 45 | 85 | 32 | 108 | 143 | 5500 |
22 | 33210 | 50 | 90 | 32 | 114 | 160 | 5000 |
